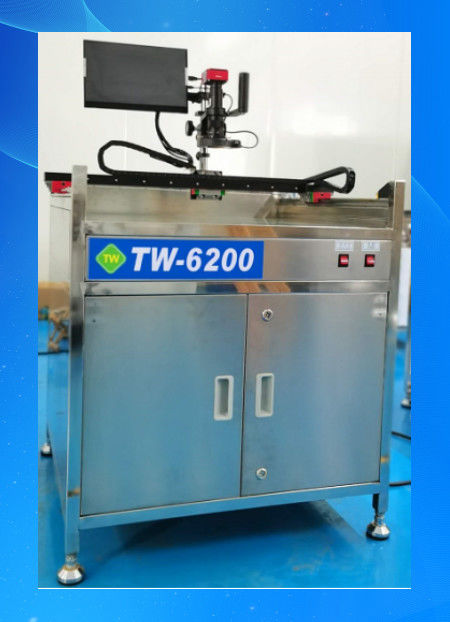

Промышленная экранная инспекционная машина Коррозионностойкая Прочная

Инспекция в режиме реального времени с помощью оборудования для проверки штенцеров, простой и удобный TW-6200

Диапазон обнаружения:

Максимальный диапазон обнаружения 750 мм * 750 мм

Сильная универсальность:

Подходит для испытаний стальной сетки, проволочной сетки и платы PCBA

Легко управлять:

Ручное обнаружение в реальном времени, простое и удобное

Состав машины:

Промышленная камера и экран реального времени

Важный компонент устройства, один из которых отвечает за изображение, а другой - за отображение изображения в режиме реального времени.

Система источника света:

Сочетание верхнего круглого источника света и нижнего источника света без тени обеспечивает более четкое отображение результатов обнаружения

Структурные компоненты:

1. высокоточные направляющие рельсы и слайдерные компоненты для более легкой и плавной работы;

2. Озеркальное закаленное стеклянное столешницы;

3- Нержавеющая стальная рама, устойчивая к ржавчине, прочная и прочная;

4Структурные компоненты черного анода, который в целом красивый и легкий.

Инструкция по эксплуатации:

Подготовка к запуску

1. Подтвердите, правильно ли входное напряжение

2. Подтвердить, если розетка в электрической коробке закреплена

3. Подтвердить, что соединение между камерой и экраном дисплея является правильным

4. Отладка экрана запуска и отображения

Включить главный переключатель питания и переключатель экрана дисплея

5. Установка и использование мыши

6. Настройка и использование экрана отображения

Когда экран отображения включен и мышь подключена, нажмите правой кнопкой мыши, чтобы отобразить изображение, показанное на следующем изображении справа

Шаги работы:

1. Включите питание и нажмите кнопку [Power] в правом нижнем углу рабочего стола

2Поместить стальную сетку, подлежащую испытанию, горизонтально на [Таблицу испытаний]

3. регулировать яркость и фокус линзы верхнего круглого света.

4. Держите подлокотник и управляйте направлением оси XY, чтобы выровнять линзу с каждым положением, которое должно быть обнаружено.

5. Наблюдайте экран отображения в режиме реального времени для ручного суждения

Предупреждения:

1При установке испытательной платформы необходимо регулировать уровень и крепко закрепить стопку.

2Не помещайте обломки на рельсы и рабочую скамью и поддерживайте ее в соответствии с графиком.

3- Регулярно смазывать проводники.

4Машина должна быть заземлена в соответствии с правилами.

5Объектив и дисплей являются точными инструментами, с небольшой силой управления движением.

Параметры продукта:
